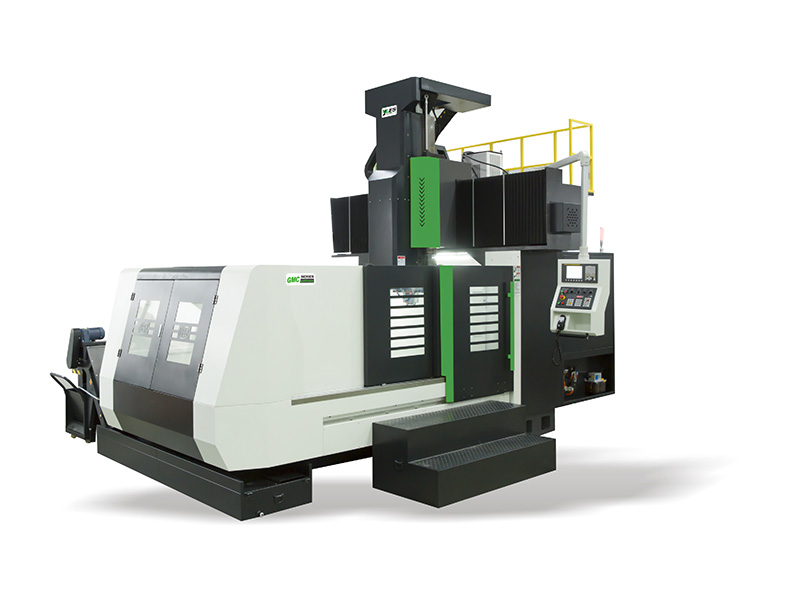

龍門加工中心GMC6034
發布時間：2023-04-09 瀏覽次數：1620次
GMC6034龍門加工中心是一台大型規格的龍門機床，工件在一次裝夾後可以自動連續地完成銑、鑽、鏜、擴、鉸、锪、攻絲等多種工序的加工，主要適用於航空、航天、汽車、軍工、能源、信息、模具（塑膠模具，塑膠模架，五金模具等），精密機械零件等行業的零件加工。其性能指標和精度指標完全符合國家標準。產品經模塊化設計，可以按市場需求進行產品係列化和客戶化製造，其良好的性能價格比是國內外客戶的最佳選擇。
整 機：機床采用龍門框架固定，工作台移動的結構。基礎大件均采用優質樹脂砂造型、高強度鑄鐵材料鑄造而成，使機床得到高剛性和穩定的精度。主要鑄件均經過有限元分析，筋格布置合理，充分滿足機床高扭矩切削的需要。
主軸箱：采用進口機械式主軸單元，主軸采用BT50規格，主軸轉速6000rpm -皮帶式3:2傳動增大扭力（選配齒輪箱傳動）。
驅 動：三軸電機與高精度滾珠絲杠采用直接連接驅動的方式，滾珠絲杠經過預拉伸安裝，以進一步提高傳動剛性及定位精度。X\Y坐標軸均采用直線滾柱導軌，Z軸為滑枕硬軌，機床高速進給時震動小，低速進給時無爬行，並且有很高的精度穩定性。Z軸采用氮氣配重。
係 統：配備高性能FANUC 0i-MF PLUS數控係統，保證了機床控製的穩定性，也保證了用戶要求的數控加工功能和輔助功能。
可選配置：主軸中心出水、刀庫、附件頭（直角頭，雙向頭，萬向頭等），光柵尺等。
|
名 稱 |
單 位 |
參 數 |
備 注 |
|
|
加 工 範 圍 |
工作台行程(X軸) |
mm |
6200 |
|
|
滑座行程(Y軸) |
mm |
3400（副行程3900） |
|
|
|
主軸箱行程(Z軸) |
mm |
1250 |
|
|
|
主軸端麵到工作台麵距離 |
mm |
250～1500 |
|
|
|
龍門過高 |
mm |
1700 |
|
|
|
兩立柱之間距離 |
mm |
3400 |
|
|
|
工 作 台 |
工作台尺寸 |
mm |
6000×3000 |
|
|
工作台承重 |
kg |
25000 |
|
|
|
T型槽(槽數 ´ 槽寬 ´ 間距) |
mm |
15×28*200 |
|
|
|
主 軸 |
刀柄規格 |
|
BT50 |
|
|
拉釘規格 |
|
P50T-45(MAS403) |
|
|
|
轉速範圍 |
r/min |
40～6000 |
|
|
|
主軸功率 |
KW |
22/26 |
|
|
|
主軸箱結構 |
|
T型滑枕 |
|
|
|
速 度 |
切削進給速度範圍 |
m/min |
10/10000 |
|
|
X、Y、Z軸快移速度 |
m/min |
10/10/10 |
|
|
|
機床 精度 |
定位精度（X/Y/Z） |
無光柵 |
0.028/0.018/0.015 |
|
|
重複定位精度（X/Y/Z） |
無光柵 |
0.018/0.016/0.01 |
|
|
|
其它 |
氣源/氣壓 |
|
500L/min 6~8bar |
|
|
機床電氣總容量 |
KVA |
60 |
|
|
|
冷卻箱容積 |
L |
600 |
|
|
|
機床外觀尺寸（長X寬X高） |
mm |
16000X6100X5400 |
|
|
|
主機重量（約） |
kg |
70000 |
|
|
