兩線一硬加工中心VL1690

發布時間：2023-04-09 瀏覽次數：1514次

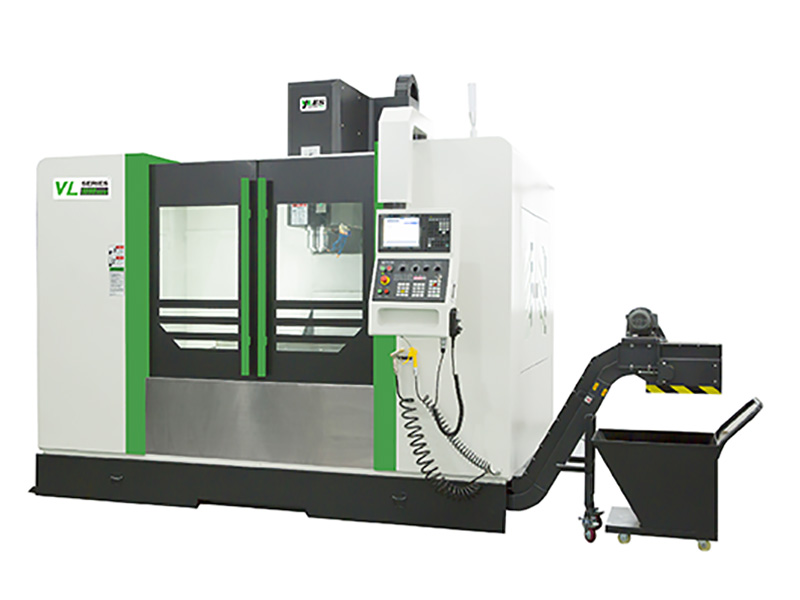

VL1690立式加工中心是一台大型規格的定柱型立式加工中心，工件在一次裝夾後可以自動連續地完成銑、鑽、鏜、擴、鉸、锪、攻絲等多種工序的加工，機床適用於板類、盤類、殼體類等複雜零件的多品種中小批量加工，模具行業模仁3D的精加工；醫療器械、閥門、光學設備、汽車零部件、IT行業、半導體行業以及航空航天的精密加工；批量鋁件加工或鋼件的批量加工等行業。選配增加數控回轉工作台後，可以進行複雜零件的4軸／5軸加工；選配BT50主軸，用在模架行業，做模架行業的精加工，以及五金模行業的精加工。

整　機：機床為定柱式，十字滑台結構。機床床身為昆明產，可確保加工時的重負荷能力，並確保加工精度。整機具有高剛性、高穩定性和高可靠性，整機為全封閉防護，可以選配自動式鏈板排削器。機床造型美觀，操作、維修方便。

主軸箱：采用台灣的高速主軸單元，主軸采用BT50規格，主軸轉速標配6000rpm皮帶式（可以選配8000rpm皮帶式，6000轉全齒輪箱），主軸具備中心吹氣功能以及環噴功能。

刀　庫：刀庫采用台灣的圓盤式刀庫，質量可靠，性能穩定。刀庫采用機械手換刀，刀庫容量為24把（選配30把），換刀時間快。

驅　動：三軸電機與高精度滾珠絲杠采用直接連接驅動的方式，滾珠絲杠經過預拉伸安裝，以進一步提高傳動剛性及定位精度。二個直線坐標軸X\Y軸均采用直線滾動導軌，機床高速進給時震動小，低速進給時無爬行，並且有很高的精度穩定性，Z軸采用硬軌，提高機床的剛性。

係　統：配備高性能FANUC 0i-MF PLUS數控係統(可以選配三菱M80)，保證了機床控製的穩定性，也保證了用戶要求的數控加工功能和輔助功能。

機床所有零部件加工、裝配成品質量符合產品圖紙及相關技術要求，其安全標準符合GB15760-2004《金屬切削機床安全防護通用技術條件》的有關規定，其精度標準符合GB/T17421.1-1998《機床檢驗通則第1部分：在無負荷或精加工條件下機床的幾何精度》、GB/T17421.2-2016《機床檢驗通則第2部分：數控軸線的定位精度和重複定位精度的確定》及GB/T 18400－2010《加工中心檢驗條件》的有關規定。

名稱		單位	參數	備注
加工範圍	三軸行程（X/Y/Z）	mm	1600/900/720
	主軸中心線至立柱導軌麵距離	mm	960
	主軸鼻端至工作台麵距離	mm	120~840
工作台	工作台尺寸（長´寬）	mm	1800´900
	最大承載	kg	1800
	T型槽（槽數 ´ 槽寬 ´ 間距）	mm	5´22´165
主軸	主軸轉速	rpm	10~6000
	主軸錐孔		BT50
	主軸電機功率	kW	18.5KW-BiIP30/8000	廣域
速度	快速移動速度（X/Y/Z軸）	m/min	20/20/15
速度	切削進給速度	mm/min	1~10000
ATC 自動換刀	刀具數量	T	24
	刀具最大直徑/長度/重量		Æ112mm/350mm/15kg
	刀具最大直徑（相鄰無刀具）	mm	Æ200
	刀具選刀方式		任意選刀
	刀具交換時間（刀-刀）	S	3.5
機床精度	定位精度（X/Y/Z）	mm	0.01/0.01/0.01
機床精度	重複定位精度（X/Y/Z）	mm	0.008/0.006/0.006
其它	氣源/氣壓		280L/min 6~8bar
	機床電氣總容量	kVA	40
	冷卻箱容積	L	350
	機床外型尺寸（長´寬´高）	mm	4600´3500´3200
	機床重量	kg	14000
